Rechnerarchitektur: Von der Analytischen Maschine bis zu modernen Betriebssystemen

Nachdem wir uns in anderen Beiträgen bereits mit den grundlegenden Problemen der Informatik und den ersten Schritten in die Welt der Algorithmen beschäftigt haben, stellt sich eine naheliegende Frage: Wo werden diese Algorithmen eigentlich ausgeführt?

Algorithmen dienen dazu, Probleme zu lösen, aber niemand möchte sie dauerhaft von Hand durchführen. Also braucht es Maschinen, die diese Arbeit übernehmen: Rechner.

Schon früh gab es Hilfsmittel zum Rechnen. Der antike Abakus ist eines der ältesten Beispiele.

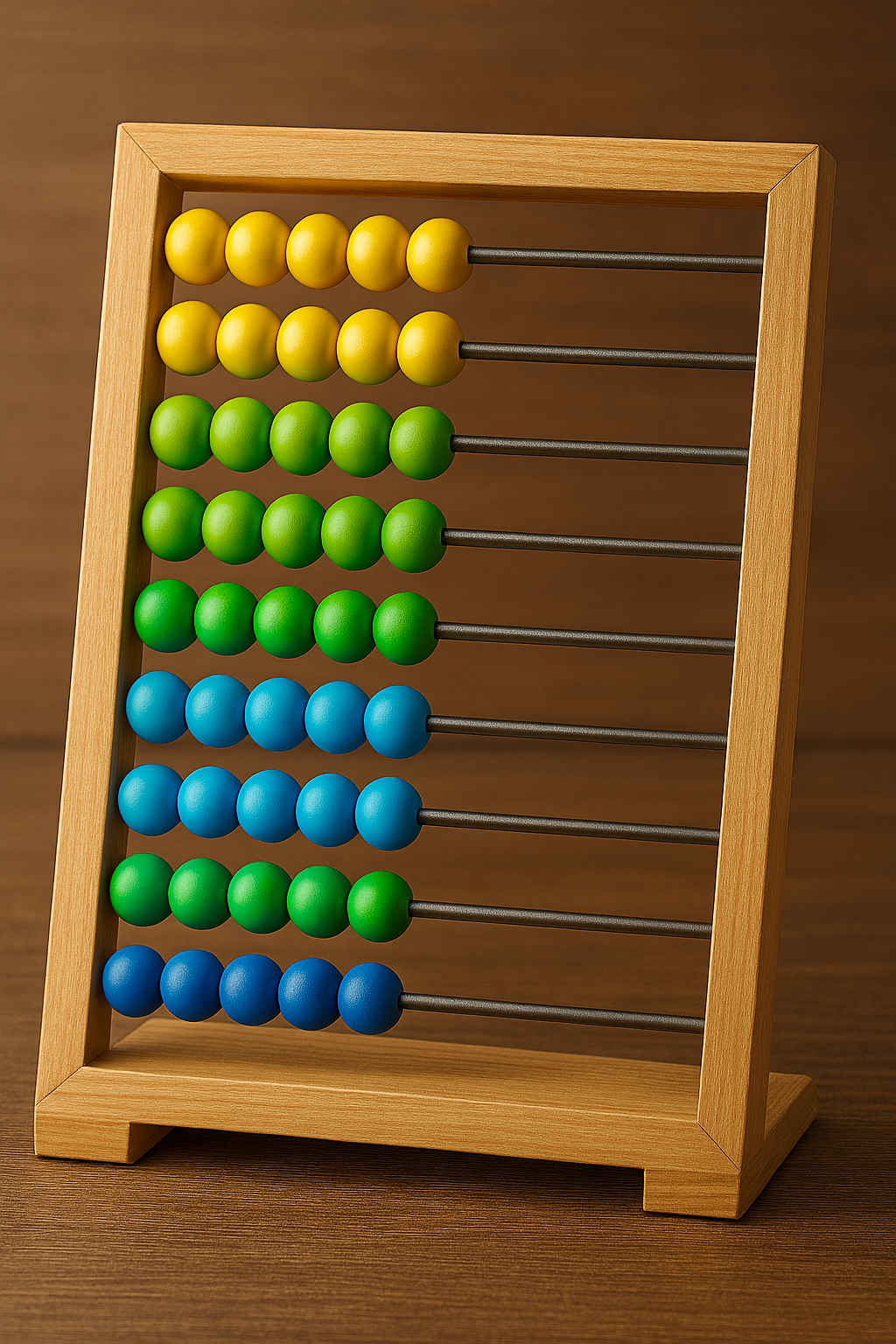

Bild eines Abakus. Quelle: Technik-Kiste.de

Im 17. Jahrhundert folgten mechanische Rechenmaschinen, entwickelt unter anderem von Wilhelm Schickard, Blaise Pascal und Gottfried Wilhelm Leibniz. Leibniz führte in diesem Zusammenhang sogar das Dualsystem ein: ein Zahlensystem, das später zur Grundlage der digitalen Technik wurde.

Doch all diese Geräte hatten eine entscheidende Einschränkung: Sie konnten nur rechnen, nicht programmieren.

Die Frage lautete also: Wie gelangt man von einer reinen Rechenmaschine zu einem universellen Computer, der beliebige Algorithmen ausführen kann?

Um diese Entwicklung zu verstehen, lohnt sich ein Blick auf drei zentrale Konzepte der Informatikgeschichte. Sie stammen aus dem 19. und 20. Jahrhundert und bilden bis heute die Grundlage moderner Rechnerarchitekturen:

• die Analytische Maschine von Charles Babbage
• die Turing‑Maschine von Alan Turing
• die Von‑Neumann‑Architektur

Interessanterweise wurden weder Babbages Maschine noch Turings Modell jemals als reale Geräte gebaut. Trotzdem haben ihre Ideen die Informatik tief geprägt und insbesondere die Von‑Neumann‑Architektur beeinflusst, auf der nahezu alle heutigen Computer basieren.

🧠 Die Analytische Maschine – Charles Babbages visionärer Entwurf

📜 Historischer Kontext

Charles Babbage, ein englischer Mathematiker und Visionär, wurde 1828 Professor in Cambridge und schaffte es, elf Jahre lang keine einzige Vorlesung zu halten.
Trotz akademischer Freiheiten blieb sein größtes Lebensprojekt unvollendet: die Konstruktion einer programmgesteuerten Rechenmaschine, die beliebige algorithmische Probleme lösen sollte.

Doch ob die Maschine tatsächlich gebaut wurde, ist zweitrangig. Entscheidend ist: Babbage war der Erste, der Konzepte entwickelte, die bis heute in der Architektur moderner Computer zu finden sind.

⚙️ Was war neu an Babbages Idee?

Die mechanischen Rechenmaschinen des 17. Jahrhunderts (Pascal, Leibniz, Schickard) konnten lediglich Grundrechenarten ausführen. Babbage wollte mehr: eine Analytische Maschine, die sich programmieren ließ und flexibel auf unterschiedliche Eingabedaten reagieren konnte.

Sein Ziel war nichts Geringeres als ein mechanischer Universalrechner, also ein Computer, lange bevor es Elektronik gab.

🧩 Aufbau der Analytischen Maschine

Babbages Entwurf ähnelte in erstaunlicher Weise dem Aufbau heutiger Rechner:

Die Maschine arbeitete dezimal, nicht binär. Dennoch war das Prinzip revolutionär:
Programme sollten über Lochkarten gesteuert werden, wobei unterschiedliche Lochmuster verschiedene Befehle repräsentierten.

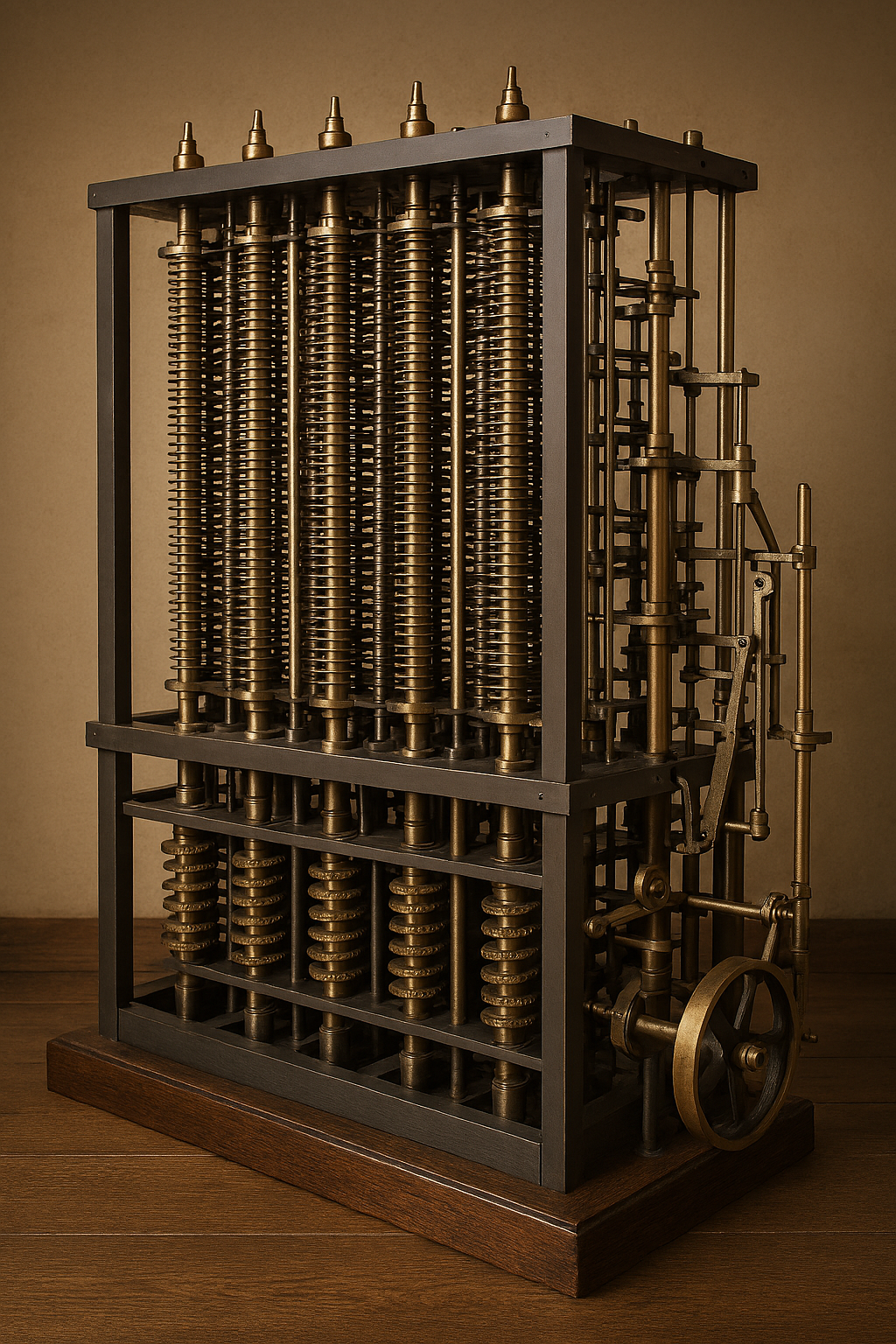

Beispielhafte Darstellung der Analytischen Maschine. Quelle: Technik-Kiste.de

🚧 Warum wurde sie nie gebaut?

Die Idee war ihrer Zeit weit voraus. Die rein mechanische Umsetzung war mit den damaligen Mitteln schlicht nicht realisierbar. Erst viele Jahrzehnte später konnte man anhand seiner Pläne eine funktionierende Version rekonstruieren und stellte fest:
Die Maschine hätte funktioniert.

💡 Bedeutung für die Informatik

Babbage hatte das Konzept eines Allzweckrechners formuliert:

• Rechenwerk fest verdrahtet
• Programme über Lochkarten
• Steuerung über mechanische Abläufe
• flexible Verarbeitung je nach Eingabedaten

Damit war die Analytische Maschine ein direkter Vorläufer der heutigen Computer – und Babbage ein Pionier der Informatik.

💡 Merke: Die Analytische Maschine von Charles Babbage war ein visionärer Entwurf für einen programmierbaren Universalrechner. Ihr Aufbau mit Rechenwerk, Speicher, Ein‑ und Ausgabe sowie Steuerwerk bildet die Grundlage moderner Computerarchitektur.

🧠 Die Turing‑Maschine – das einfachste Modell eines Computers

📜 Was ist eine Turing‑Maschine?

Die Turing‑Maschine ist kein reales Gerät, sondern ein theoretisches Modell, das Alan Turing 1936 entwickelte, um die Grundprinzipien der Berechenbarkeit zu untersuchen.
Im Gegensatz zu Babbages Analytischer Maschine, die aus technischen Gründen nie gebaut wurde, kann eine Turing‑Maschine prinzipiell gar nicht gebaut werden, denn sie besitzt ein unendlich langes Band, was physisch unmöglich ist.

Trotzdem ist sie von zentraler Bedeutung: Sie zeigt, was ein Computer überhaupt berechnen kann und was nicht.

👤 Wer war Alan Turing?

Alan Turing war ein britischer Mathematiker, Logiker und Kryptoanalytiker.
Im Zweiten Weltkrieg knackte er die deutsche Enigma‑Verschlüsselung, was entscheidend zum Sieg der Alliierten beitrug. Sein Leben endete jedoch tragisch: Wegen seiner Homosexualität wurde er staatlich verfolgt und starb mit nur 42 Jahren durch Suizid.

Sein Vermächtnis lebt weiter. Vor allem durch die Turing‑Maschine.

⚙️ Aufbau einer Turing‑Maschine

Die Turing‑Maschine besteht aus wenigen, aber mächtigen Komponenten:

Der Kopf kann sich nach links oder rechts bewegen, und je nach Zustand und gelesenem Zeichen wird eine Aktion ausgeführt:
Schreiben, Löschen, Zustand wechseln, Richtung ändern.

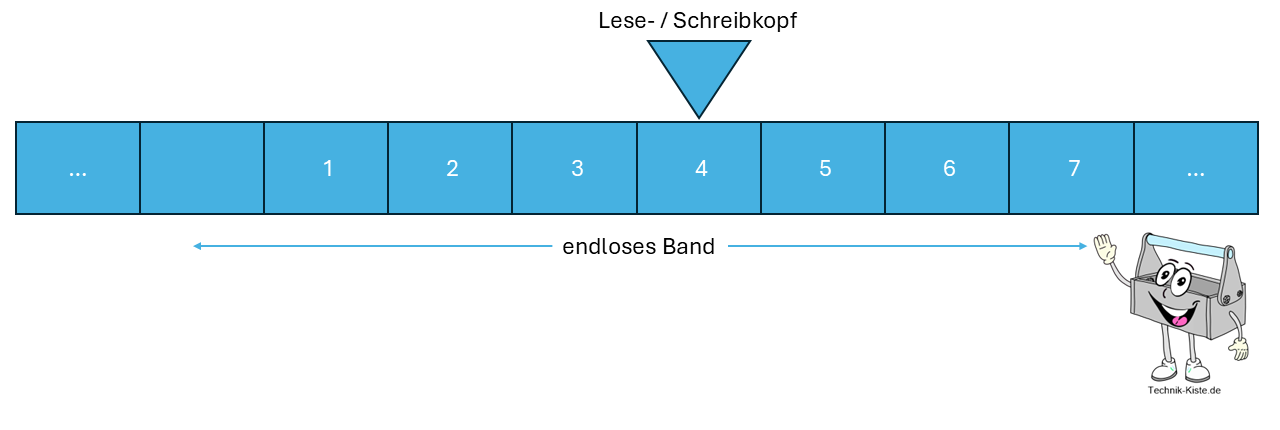

Unendliches Band mit Lese-/Schreibkopf. Quelle: Technik-Kiste.de

🧪 Beispiel: Einsen verdoppeln

Die folgende Turing‑Maschine verdoppelt eine beliebige Anzahl von Einsen auf dem Band.
Aus 111 wird 111111, aus 11 wird 1111, usw.

Alphabet:

1, a, b, □ (Leerzeichen)

Zustände:

z0 (Start), z1, z2, zE (Ende)

Programm (vereinfacht dargestellt):

🔄 Ablauf erklärt

1. Die Maschine beginnt im Zustand z0 und markiert die erste 1 mit einem a. Zusätzlich geht sie in den Zustand z1.
2. Sie wandert nach rechts, bis sie das Ende der Einsen erreicht. Beobachte den Wechsel des Zustands.
3. Dort schreibt sie ein b – das ist die neue 1, die später ergänzt wird.
4. Sie geht zurück, findet das a, ersetzt es wieder durch 1 und beginnt von vorn.
5. Sobald alle ursprünglichen Einsen verarbeitet sind, werden alle b in 1 umgewandelt.
6. Die Maschine geht in den Endzustand zE und hält.

Den gesamten Ablauf siehst du in den folgenden Bildern:

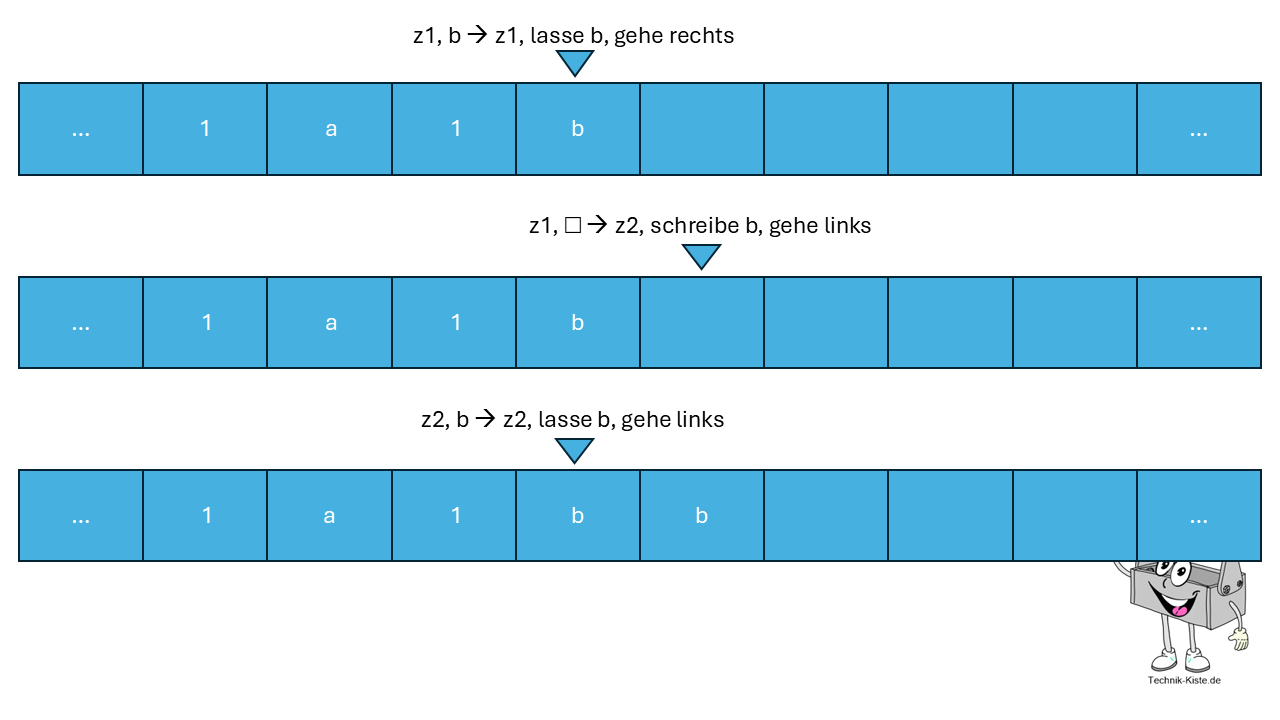

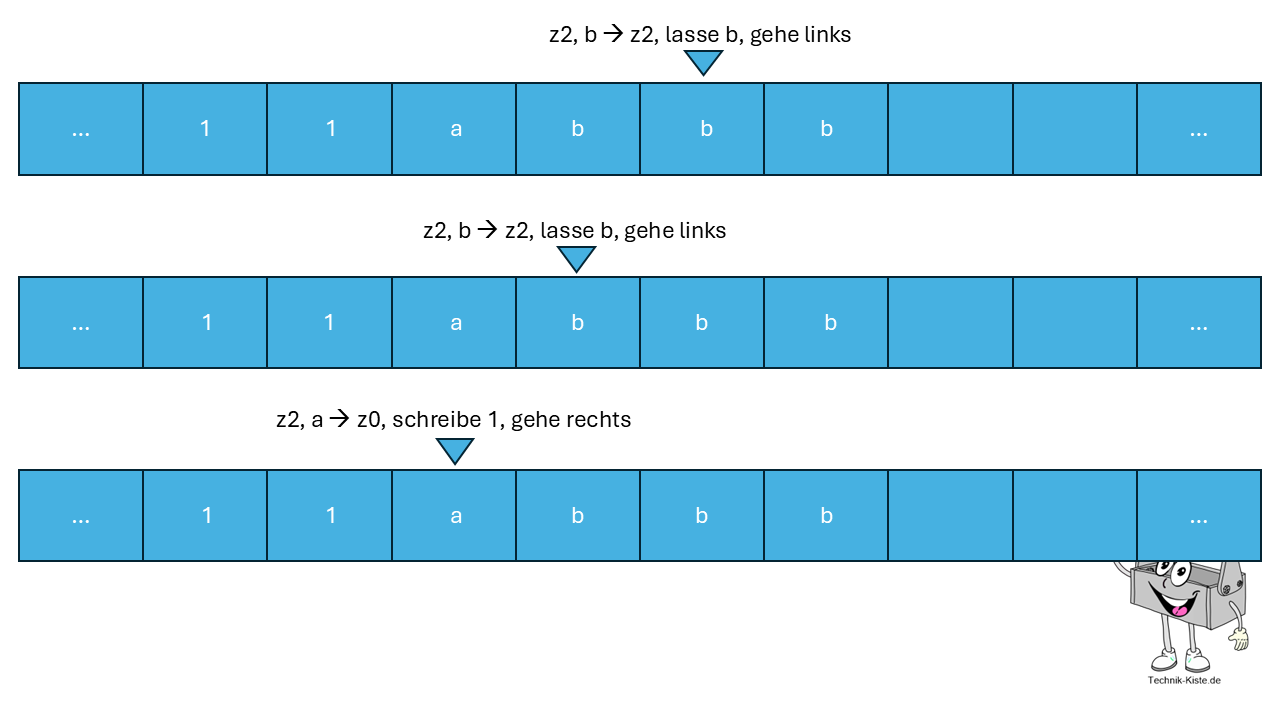

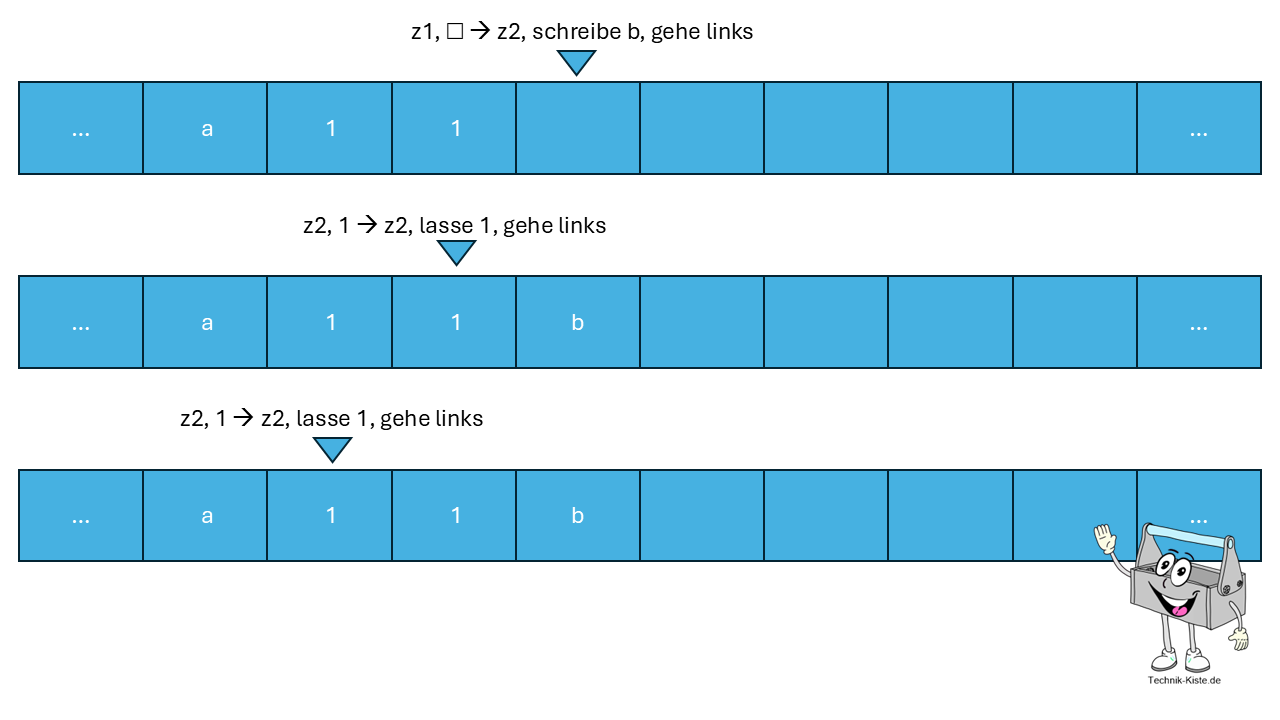

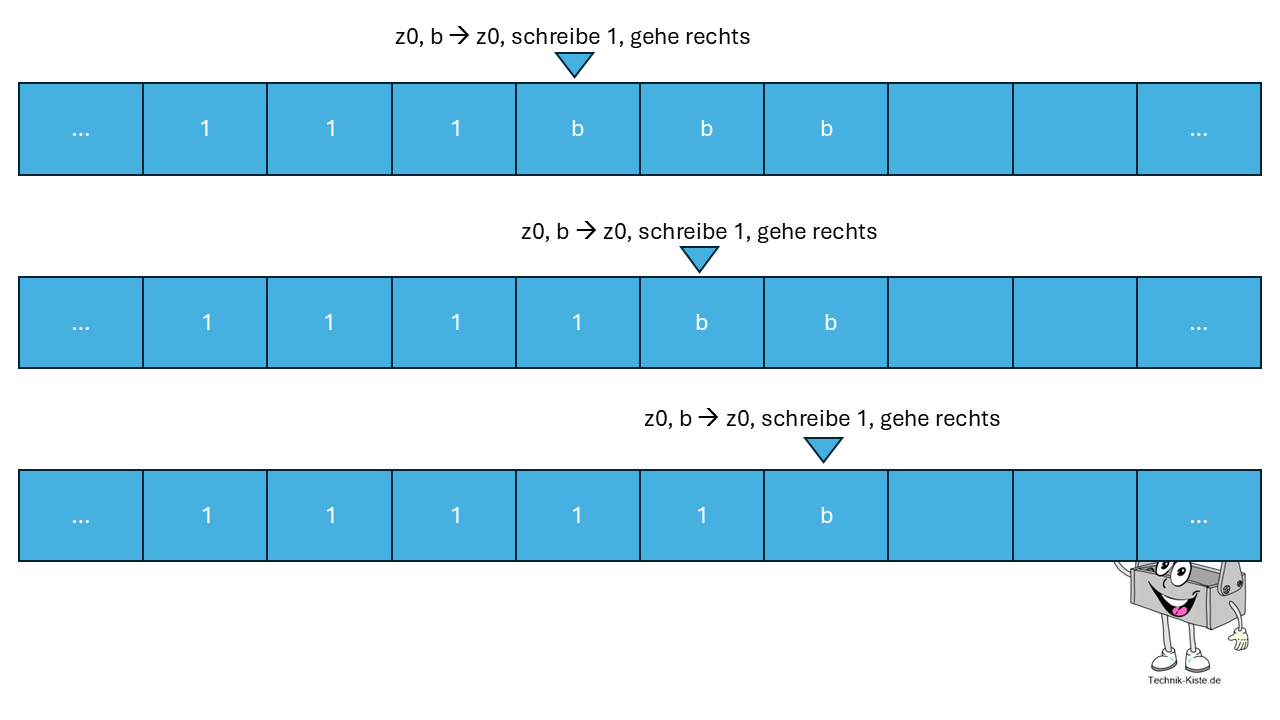

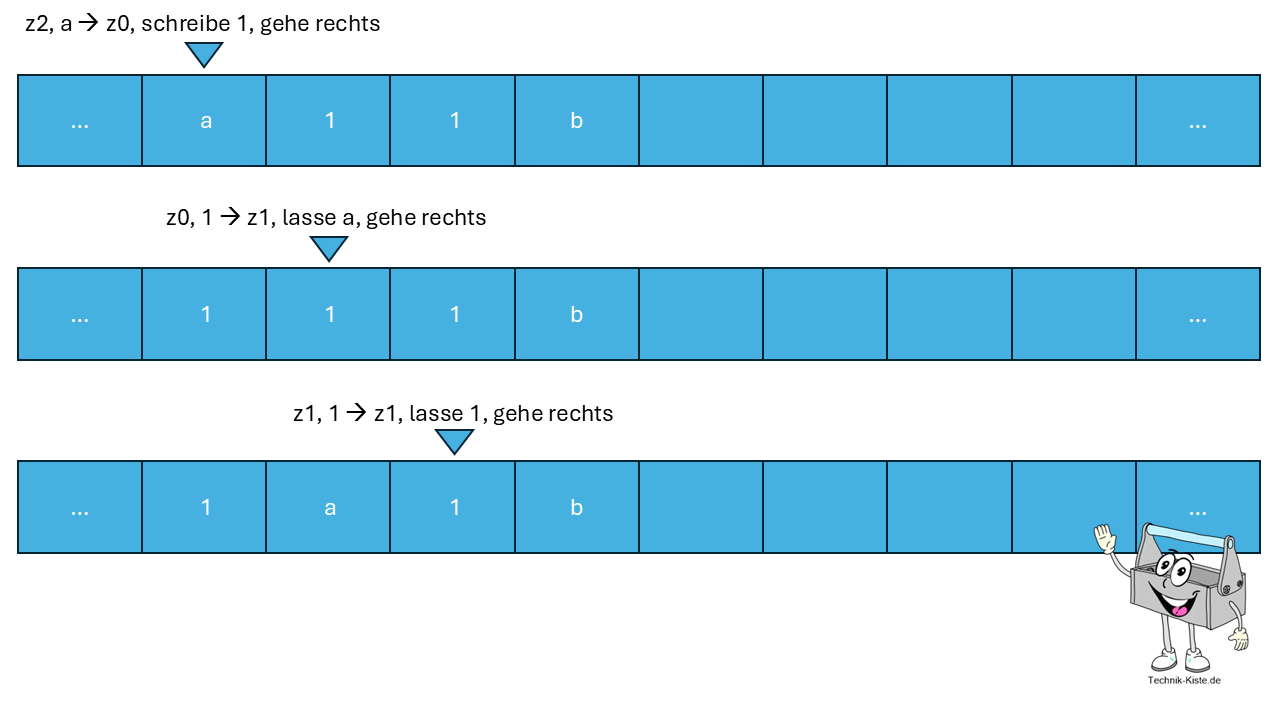

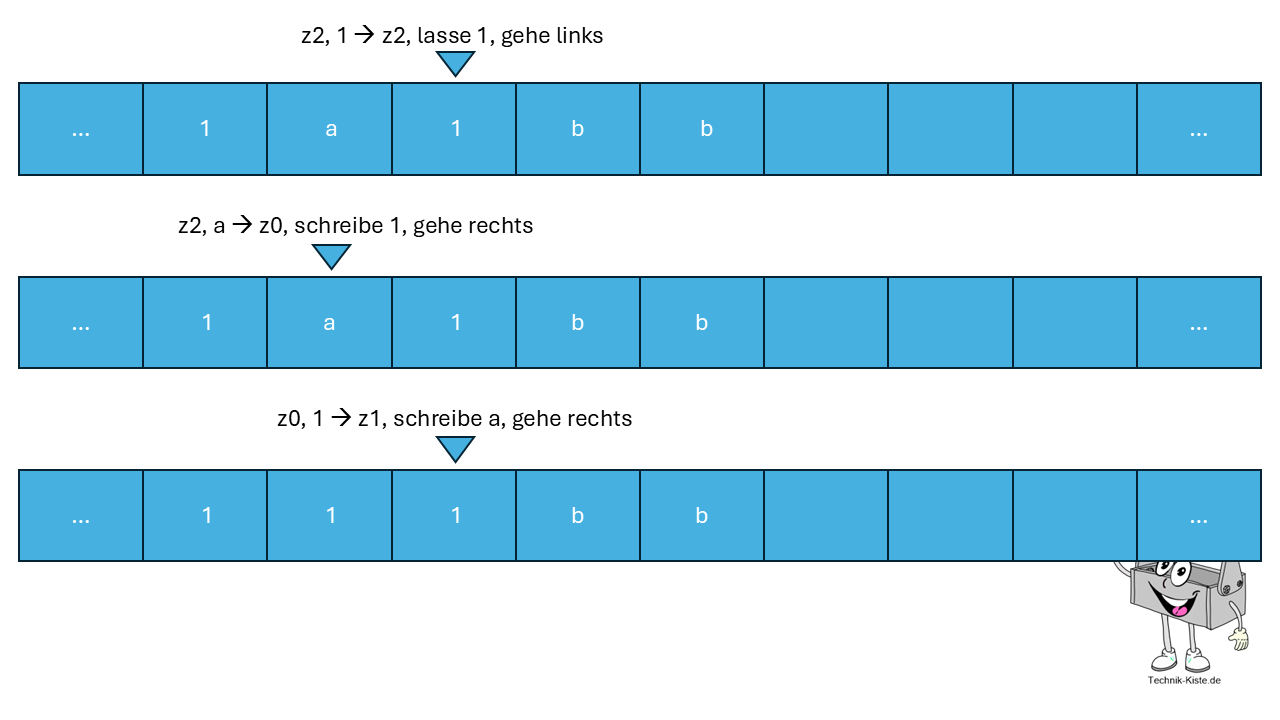

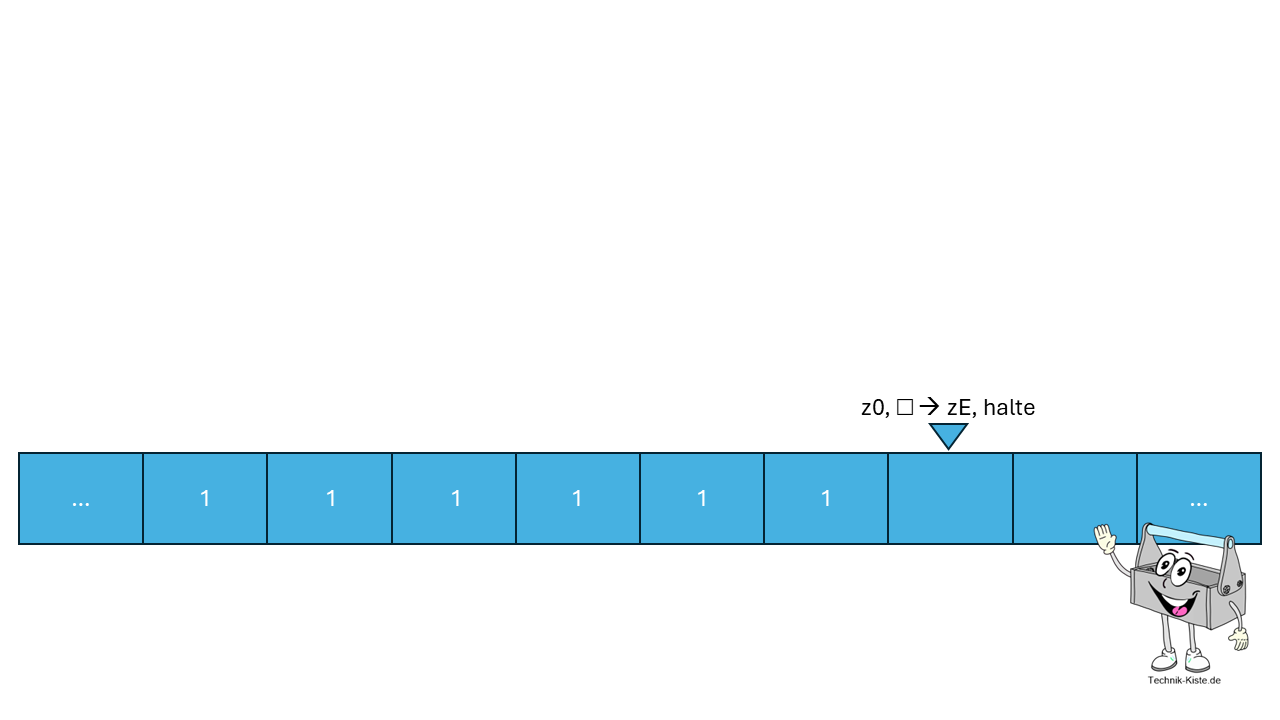

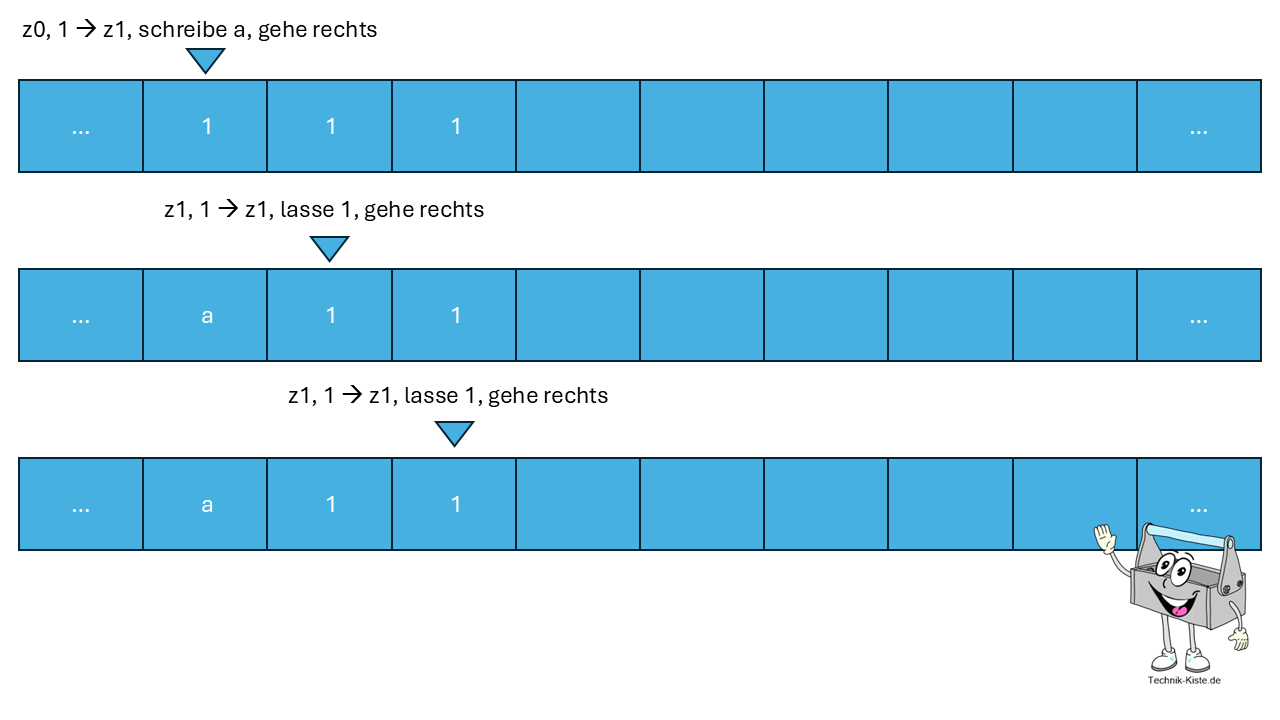

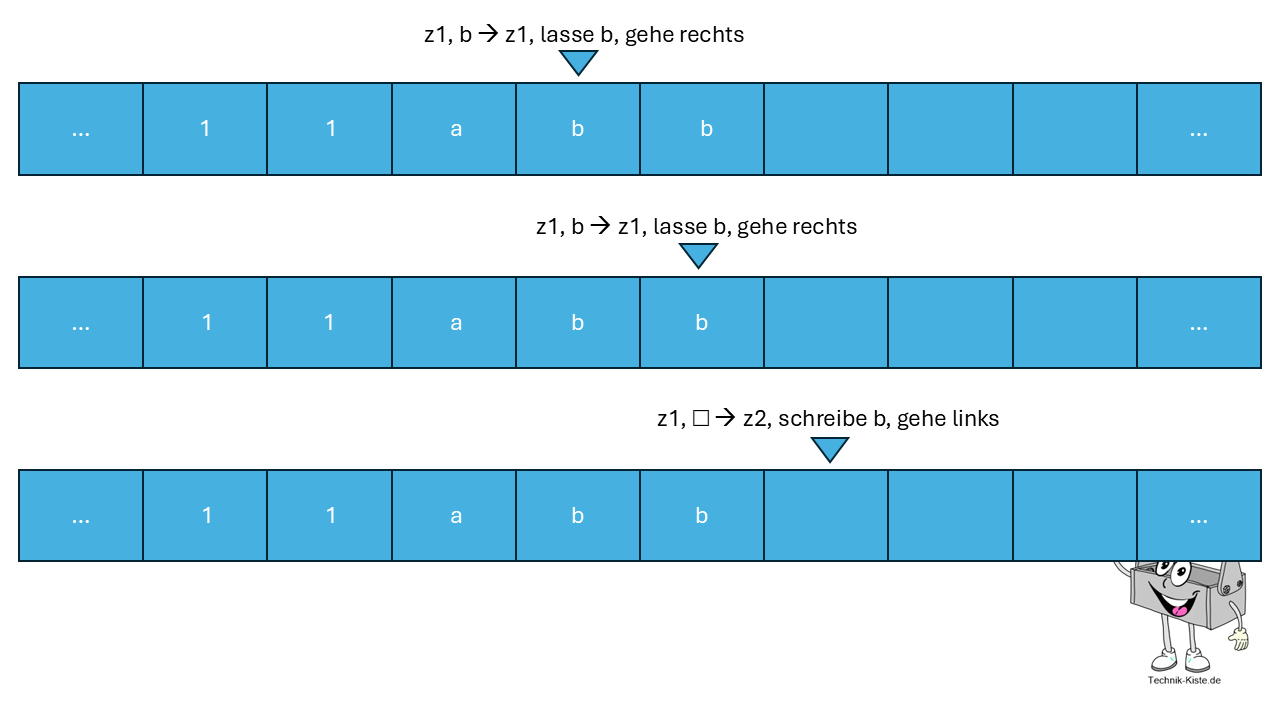

Bandzustände einer Turing-Maschine während der Verdoppelung. Quelle: Technik-Kiste.de

🧠 Warum ist das wichtig?

Die Turing‑Maschine ist das einfachste Modell eines universellen Computers.
Mit ihr lässt sich jede berechenbare Funktion darstellen  und sie ist die Grundlage für viele theoretische Konzepte in der Informatik.

Es gibt sogar universelle Turing‑Maschinen, die beliebige andere Turing‑Maschinen simulieren können ein Vorläufer moderner Software.

💡 Merke: Die Turing‑Maschine ist ein theoretisches Modell, das zeigt, was ein Computer berechnen kann. Mit einem unendlichen Band, einem Lese‑/Schreibkopf und Zuständen lassen sich beliebige Algorithmen darstellen.

🖥️ Die Von‑Neumann‑Architektur – das Grundmodell moderner Computer

📜 Warum brauchte man eine einheitliche Architektur?

In den frühen Tagen der Datenverarbeitung glich kein Rechner dem anderen.
Viele Maschinen waren Einzelanfertigungen, jede mit eigener Logik, eigenem Aufbau und eigenen Einschränkungen. Erst in den 1940er‑Jahren setzte sich langsam ein Konzept durch, das die Grundlage für nahezu alle heutigen Computer bildet: die Von‑Neumann‑Architektur.

Der ungarisch‑amerikanische Mathematiker John von Neumann formulierte das entscheidende Prinzip:

👉 Programme und Daten werden gemeinsam im selben Speicher abgelegt.

Damit war das Konzept des gespeicherten Programms geboren. Ein Durchbruch, der Computer flexibel, universell einsetzbar und programmierbar machte.

Prinzip der Von-Neumann-Architektur. Quelle: Technik-Kiste.de

🧩 Die zentralen Komponenten der Von‑Neumann‑Architektur

Die Architektur besteht aus fünf grundlegenden Bausteinen, die bis heute in jedem Rechner zu finden sind:

1️⃣ Arbeitsspeicher (Speicherwerk)

Der Arbeitsspeicher speichert:

• Daten, die verarbeitet werden sollen
• Befehle, die das Programm ausmachen

Beides liegt im gleichen Speicherbereich. Das hat zwei Vorteile:

• Der Prozessor kann schnell auf alles zugreifen.
• Speicher wird flexibel genutzt und kein Platz geht verloren, weil Befehle und Daten nicht getrennt reserviert werden müssen.

Der Arbeitsspeicher ist flüchtig: Ohne Strom ist sein Inhalt weg. Das ist der Preis für seine hohe Geschwindigkeit.

2️⃣ Prozessor (CPU)

Die CPU besteht aus zwei Teilen:

🔹 Rechenwerk (ALU – Arithmetic Logic Unit)

• führt arithmetische Operationen aus (Addition, Subtraktion …)
• führt logische Operationen aus (UND, ODER, Vergleiche …)

🔹 Steuerwerk (Control Unit)

• holt Befehle aus dem Arbeitsspeicher
• organisiert die Reihenfolge der Ausführung
• liefert der ALU die benötigten Daten
• schreibt Ergebnisse zurück in den Speicher

💡Merke: Das Steuerwerk ist der „Projektleiter“ des Computers, die ALU der „Facharbeiter“.

3️⃣ Ein-/Ausgabewerk (I/O-System)

Hier gelangen Daten in den Rechner (z. B. Tastatur, Maus, Netzwerk) und aus dem Rechner heraus (z. B. Bildschirm, Drucker, Dateien). Es bildet die Schnittstelle zwischen Mensch, Maschine und anderen Systemen.

4️⃣ Bussystem

Der Bus ist das Transportsystem des Computers.
Er verbindet:

• Arbeitsspeicher
• CPU
• Ein-/Ausgabewerk

und transportiert:

• Daten
• Befehle
• Steuerinformationen

Ohne Bus gäbe es keinen Informationsfluss, der Rechner wäre funktionslos.

🔵 Externer Speicher und Rolle des Betriebssystems

Der externe Speicher übernimmt mehrere wichtige Aufgaben im Zusammenspiel mit der Von‑Neumann‑Architektur.
Zunächst sorgt er dafür, dass Daten und Programme dauerhaft erhalten bleiben, unabhängig davon, ob der Computer eingeschaltet ist oder nicht. Während der Arbeitsspeicher seinen Inhalt verliert, sobald die Stromversorgung unterbrochen wird, bleiben Informationen auf Festplatten, SSDs oder USB‑Sticks zuverlässig gespeichert.

Gleichzeitig dient der externe Speicher auch als Ausgabemedium: Ergebnisse, die der Computer berechnet, können dort abgelegt werden, damit sie langfristig verfügbar bleiben. In diesem Sinne ist eine Festplatte nicht nur ein Speicherort, sondern auch ein Ausgabegerät.

Eine weitere wichtige Funktion betrifft Programme, die zu groß für den Arbeitsspeicher sind. Moderne Software passt oft nicht vollständig in den RAM. Stattdessen wird sie stückweise geladen: Nur die gerade benötigten Teile des Programms und der Daten werden in den Arbeitsspeicher übertragen, ausgeführt und anschließend durch die nächsten Abschnitte ersetzt.

Dieses Nachladen geschieht nicht durch den Benutzer, sondern durch das Betriebssystem. Es organisiert, welche Programmteile wann in den Arbeitsspeicher gelangen, und sorgt dafür, dass der Prozessor stets die richtigen Befehle und Daten erhält. Ohne diese automatische Verwaltung wäre die Nutzung großer Programme praktisch unmöglich.

💡Merke: Die Von‑Neumann‑Architektur speichert Daten und Programme gemeinsam im Arbeitsspeicher. Externe Speicher wie Festplatten dienen zur dauerhaften Ablage großer Datenmengen und Programme. Das Betriebssystem entscheidet, welche Programmteile in den Arbeitsspeicher geladen werden.

🔵 Aufbau des Arbeitsspeichers: Bits, Bytes und Speicherzellen

Der Arbeitsspeicher, auch Hauptspeicher oder RAM genannt, besteht aus einer großen Anzahl gleichartiger elektronischer Speicherelemente. Jedes dieser Elemente kann nur zwei Zustände annehmen: Strom fließt oder Strom fließt nicht. Diese beiden Möglichkeiten entsprechen den Werten 1 und 0 und bilden die Grundlage der digitalen Information.

Ein einzelnes solches Element heißt Bit (binary digit). Da ein Bit nur sehr wenig Information speichern kann, werden acht Bits zu einem Byte zusammengefasst. Das Byte ist die kleinste Speichereinheit, mit der man sinnvoll arbeiten kann, etwa um ein Zeichen, eine Zahl oder einen Teil eines Programms abzulegen.

Jedes Byte im Arbeitsspeicher besitzt eine eindeutige Adresse. Die Adressen beginnen bei 0 und steigen linear an, ähnlich wie durchnummerierte Zellen in einem Gefängnis. Diese klare Struktur ermöglicht es dem Prozessor, beliebig auf jede Speicherzelle zuzugreifen, ohne eine bestimmte Reihenfolge einhalten zu müssen.

Deshalb nennt man den Arbeitsspeicher auch wahlfreien Zugriffsspeicher oder Random Access Memory (RAM). Jede Speicherzelle ist gleich schnell erreichbar, was für die hohe Geschwindigkeit moderner Computer entscheidend ist.

🧠 Warum ist die Von‑Neumann‑Architektur so wichtig?

Sie ist:

• einfach
• flexibel
• universell einsetzbar
• leicht programmierbar

Und sie bildet die Grundlage für die Idee, dass ein Computer Schritt für Schritt Befehle abarbeitet – genau wie eine Turing‑Maschine.
Deshalb gilt sie als praktische Realisierung des Turing‑Modells.

⚡ Typische Probleme der Von‑Neumann‑Architektur

 1. Begrenzter Arbeitsspeicher

Der RAM kann nicht beliebig groß werden.
Wenn Programme oder Daten zu umfangreich sind, passen sie nicht vollständig hinein.

 2. Verlust bei Stromausfall

RAM ist flüchtig.
Ohne Strom → alles weg.

 3. Lösung: Externer Speicher

Daten und Programme werden daher zuerst auf nicht‑flüchtigen Speichern abgelegt:

• Festplatten
• SSDs
• USB‑Sticks
• optische Medien

Diese dienen als Festspeicher, während der RAM der interne Speicher ist.

💡Merke: Die Von‑Neumann‑Architektur beschreibt den Aufbau eines Computers aus Arbeitsspeicher, CPU, Ein-/Ausgabewerk und Bussystem. Programme und Daten liegen im selben Speicher. Ein Prinzip, das bis heute die Grundlage moderner Rechner bildet.

Sehr gern, Kevin — ich formuliere dir dieses letzte Kapitel wieder didaktisch klar, modern, verständlich und perfekt passend zu deiner bisherigen Struktur auf Technik‑Kiste.de.
Alles ist neu geschrieben, aber vollständig inhaltstreu.

Ich schlage dir außerdem eine saubere Gliederung vor, die du direkt in deinen Beitrag übernehmen kannst.

🖥️ Moderne Betriebssysteme und Programmiersprachen

Die grundlegenden Ideen von Babbage, Turing und von Neumann stammen aus einer anderen Zeit, doch sie prägen bis heute jeden Computer, der auf deinem Schreibtisch steht. In diesem Abschnitt werfen wir einen Blick auf moderne Betriebssysteme und einige wichtige Programmiersprachen, die in der heutigen Informatik eine zentrale Rolle spielen.

🔵 Betriebssysteme – das organisatorische Zentrum des Computers

Ein Betriebssystem ist die Software, die dafür sorgt, dass ein Computer überhaupt sinnvoll nutzbar ist. Es übernimmt zahlreiche Aufgaben:

• Dateiverwaltung
• Prozesssteuerung und Koordination paralleler Abläufe
• Ressourcenverwaltung (CPU‑Zeit, Speicher, Geräte)
• Fehlerbehandlung
• Sicherheitsfunktionen
• Abstraktion der Hardware, damit der Benutzer nicht direkt mit ihr interagieren muss

Auf Mehrbenutzersystemen muss das Betriebssystem zusätzlich sicherstellen, dass alle Nutzer und Prozesse die benötigten Ressourcen erhalten, ohne sich gegenseitig zu behindern.

🔵 Arten von Betriebssystemen

Je nach Einsatzgebiet unterscheidet man verschiedene Betriebssystemtypen:

• PC‑Betriebssysteme
  Einbenutzersysteme, oft mit grafischer Oberfläche, z. B. Windows oder Linux.
• Großrechnerbetriebssysteme
  Für viele parallele Benutzer und Prozesse ausgelegt.
• Echtzeitbetriebssysteme (Real‑Time OS)
  Müssen innerhalb fester Zeitgrenzen reagieren (z. B. in Maschinensteuerungen).
• Verteilte Betriebssysteme
  Verwalten mehrere Rechner so, dass sie wie ein einziges System erscheinen.

🔵 Betriebssysteme für PCs

🪟 Windows

Windows ist das weltweit verbreitetste PC‑Betriebssystem. Seit den 1980er‑Jahren hat es sich von einer grafischen Oberfläche für MS‑DOS zu einem eigenständigen Multitasking‑System entwickelt. Die Bedienung ist einfach, der interne Aufbau dagegen komplex. Windows ist grundsätzlich als Einbenutzersystem konzipiert und richtet sich an Anwender, die ohne tiefes technisches Wissen arbeiten möchten.

🐧 Linux

Linux ist ein freies Unix‑Derivat und von Anfang an als Mehrbenutzersystem ausgelegt.
Es ist multitaskingfähig, flexibel und offen für Entwickler, die den Quellcode einsehen oder erweitern möchten. Die Philosophie: Der Benutzer weiß, was er tut.
Linux ist modular, transparent und besonders in der Softwareentwicklung beliebt.

🔵 Betriebssysteme für mobile Geräte

🤖 Android

Android wurde 2008 veröffentlicht und ist das am weitesten verbreitete mobile Betriebssystem. Es läuft auf Geräten vieler Hersteller und erlaubt die Installation unterschiedlichster Apps. Das System ist offen und flexibel.

🍎 iOS

iOS ist das mobile Betriebssystem von Apple und läuft ausschließlich auf Apple‑Geräten.
Es ist ein geschlossenes System: Apps dürfen nur über den offiziellen App‑Store installiert werden. Dadurch ist die Plattform stark kontrolliert, aber auch konsistent und sicher.

🪟 Windows Phone (historisch)

Microsofts mobile Betriebssysteme orientierten sich stark an Windows für PCs.
Windows Phone 8.1 und Windows 10 Mobile boten eine einfache Bedienung, waren aber ähnlich geschlossen wie iOS und setzten stark auf Microsoft‑eigene Apps. Heute spielen sie kaum noch eine Rolle.

🔵 Moderne Programmiersprachen

Betriebssysteme sind nur die Grundlage. Um Anwendungen zu entwickeln, braucht man Programmiersprachen. Einige der wichtigsten Vertreter sind:

C

Entwickelt in den 1970er‑Jahren, ist C die klassische Sprache der strukturierten Programmierung. Sie erlaubt hardwarenahe Programmierung, inklusive direkter Speicherzugriffe über Zeiger. C ist extrem effizient und wird häufig in der Systemprogrammierung eingesetzt.

C++

C++ erweitert C um die objektorientierte Programmierung. Alles, was in C möglich ist, funktioniert auch in C++, ergänzt um Klassen, Kapselung, Vererbung und Polymorphie. C++ eignet sich sowohl für System‑ als auch für Anwendungsentwicklung.

 C#

C# (C‑sharp) ist eine Microsoft‑Entwicklung, die syntaktisch an C++ und Java erinnert.
Es ist eine streng objektorientierte Sprache und wird häufig im Rahmen der .NET‑Plattform eingesetzt.

 Java

Java ist eine vollständig objektorientierte Sprache (mit wenigen Ausnahmen bei primitiven Datentypen).
Ihr wichtigstes Merkmal ist die Plattformunabhängigkeit: Programme laufen auf jeder Plattform, für die eine Java‑Virtual‑Machine (JVM) existiert. Das macht Java ideal für Anwendungsentwicklung, weniger jedoch für Systemprogrammierung.

💡 Merke: Betriebssysteme verwalten die Ressourcen eines Computers, sorgen für Sicherheit und ermöglichen die Ausführung von Programmen. Moderne Programmiersprachen wie C, C++, C#, Java oder Python bieten unterschiedliche Konzepte und Einsatzgebiete von hardwarenah bis plattformunabhängig.
